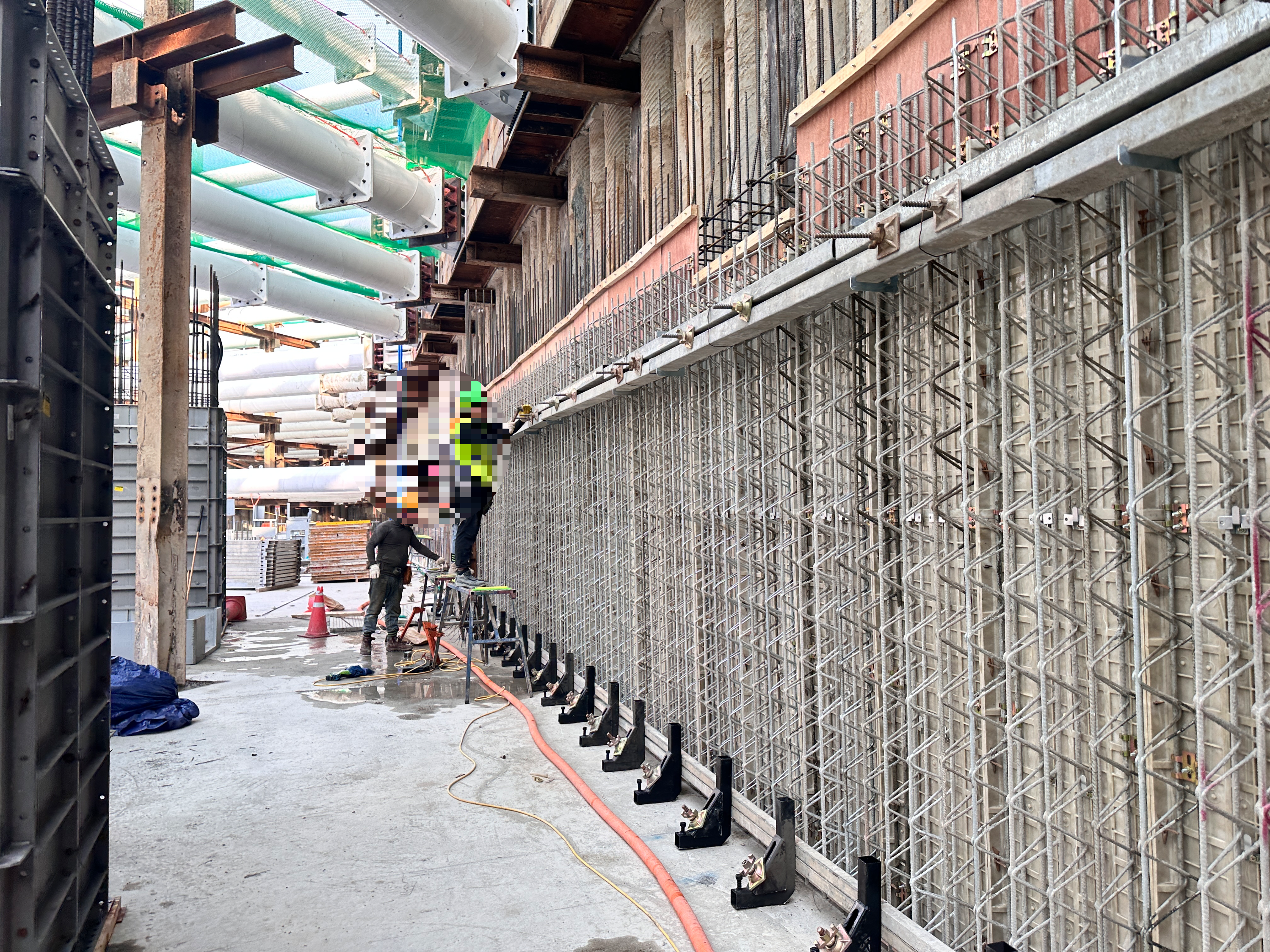

우선 합벽시공전 거푸집 종류를 선정하고 각 보위별 타설높이를 확인하여 구조검토를 의뢰한다.

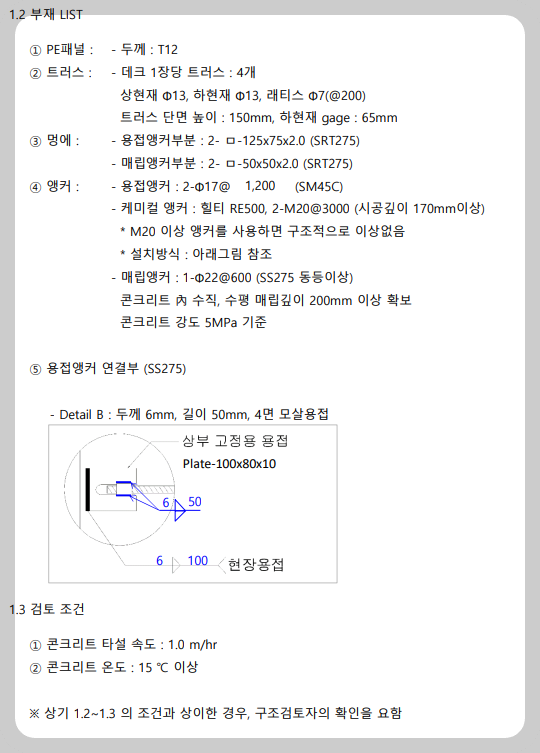

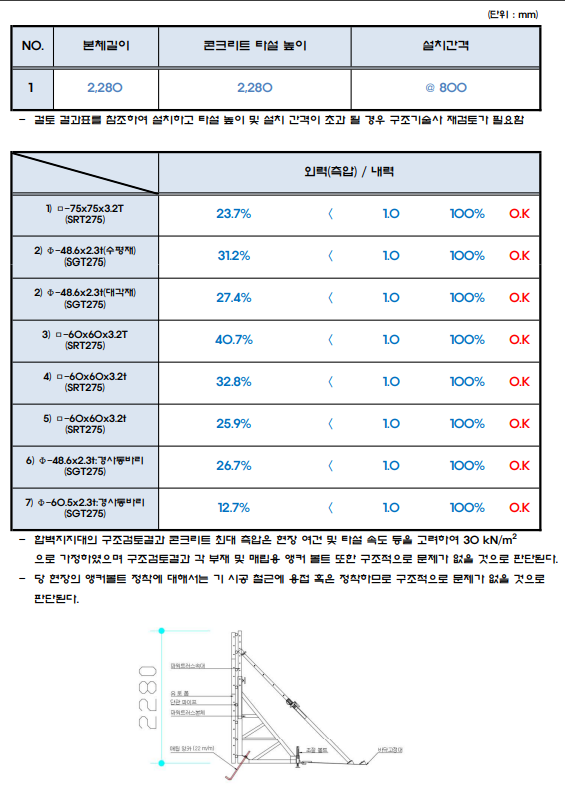

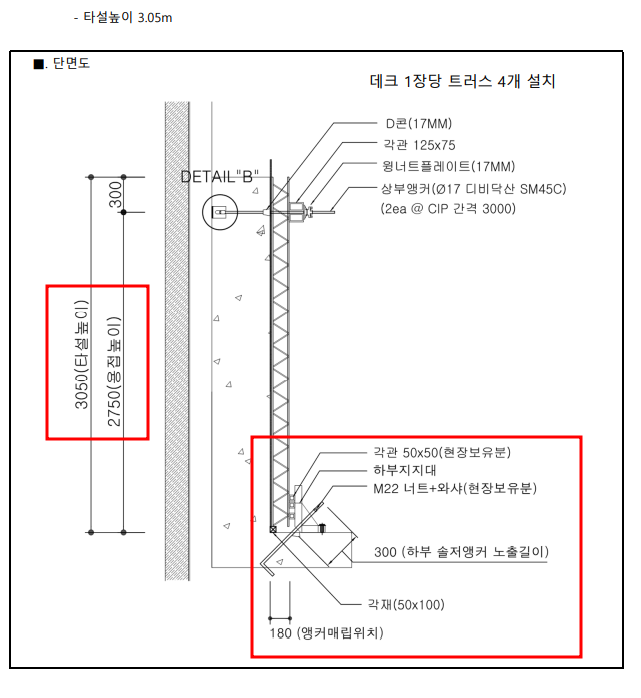

아래는 합벽데크(스프드데크)를 적용 한 구조검토서이다. 또한, 일부단면이 큰구간이나 측압에 불리간 구간이 예상되면 합벽트러스로 검토를 추가로 해야된다.
[검토순서]
1.합벽거푸집 공법 선정

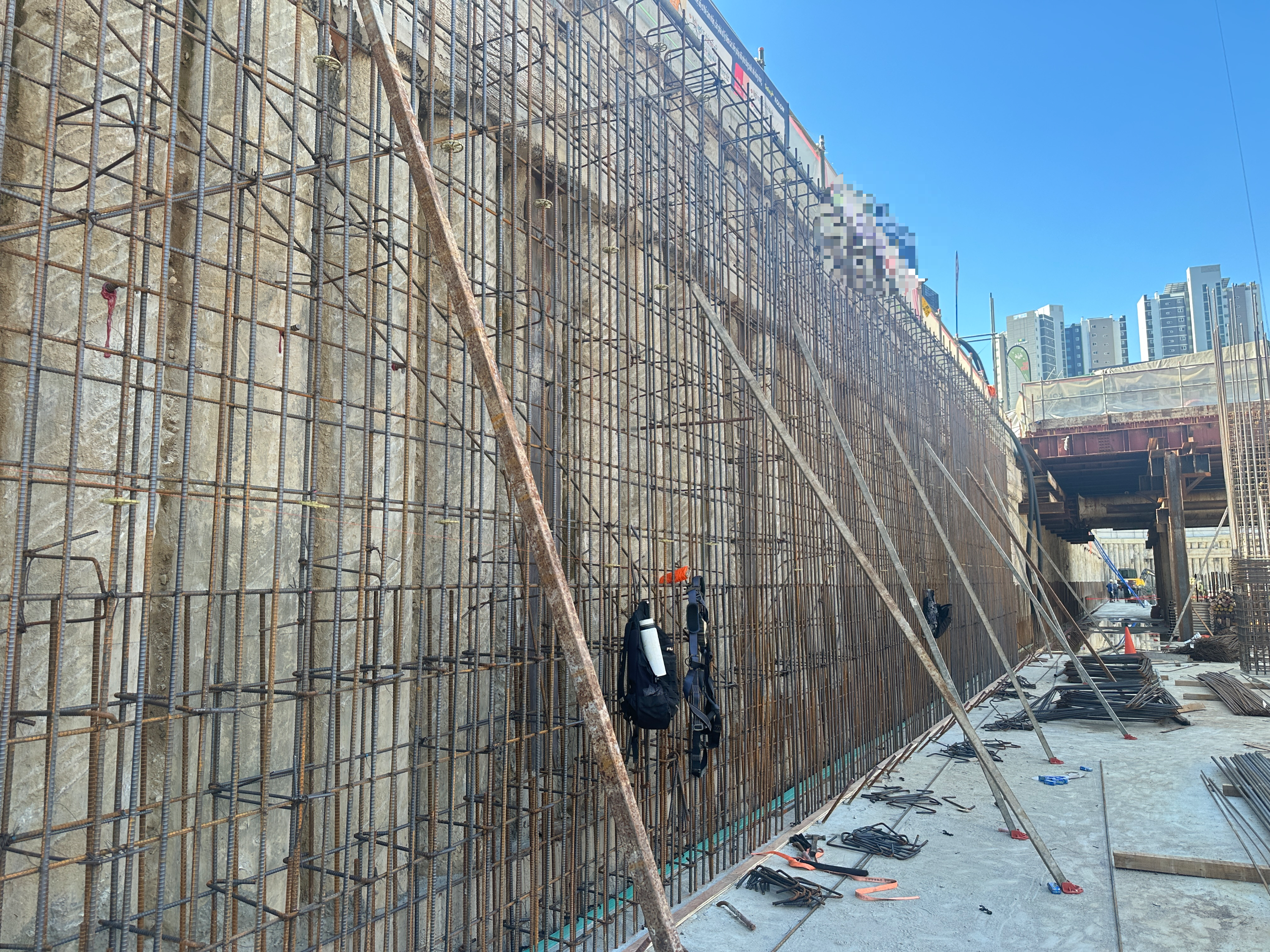

1) 합벽트러스공법

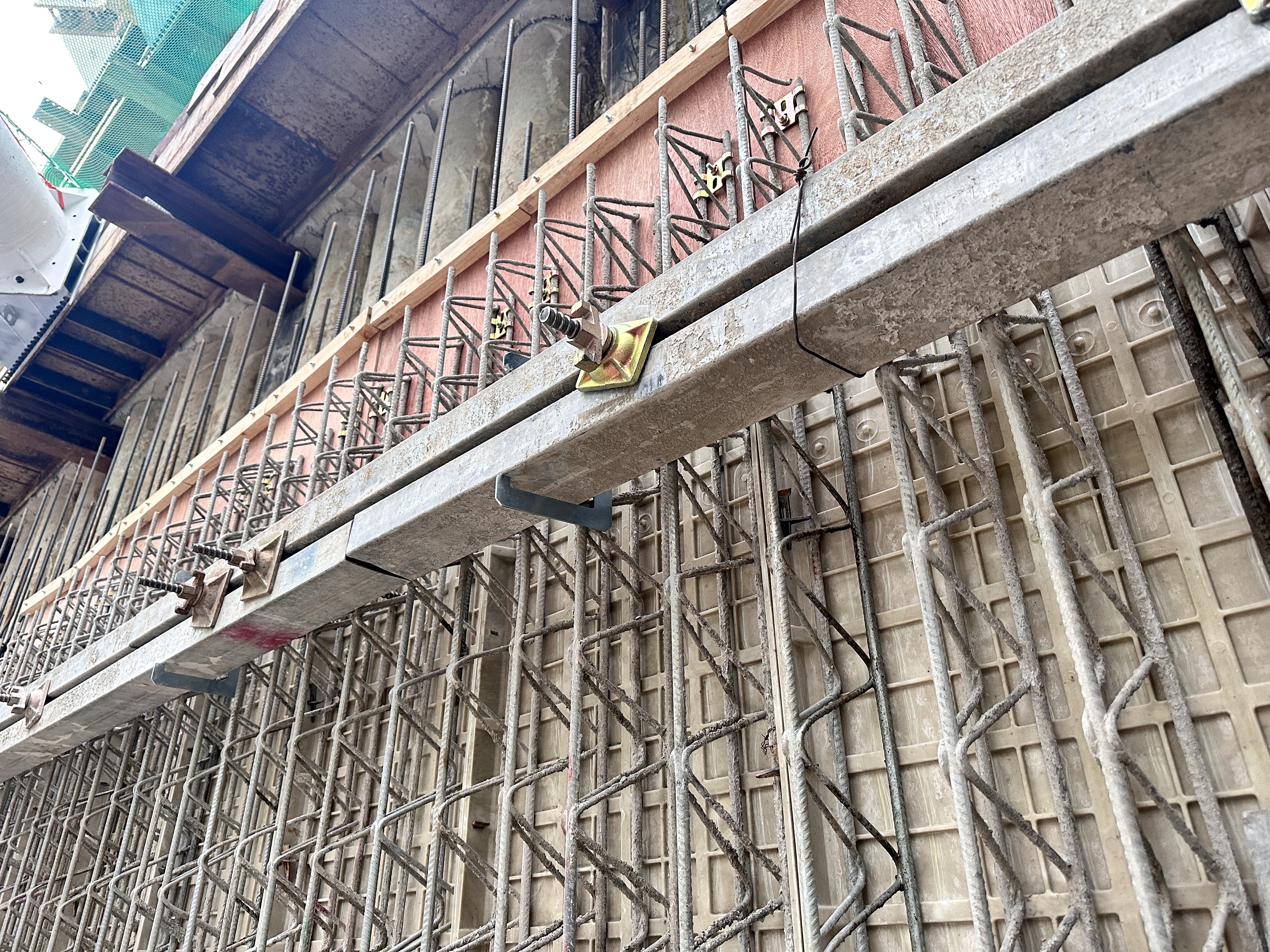

2) 상부 매립앙카를 이용한 합벽트러스데크
3) 기타공법들
2. 타설높이 검토 및 선정

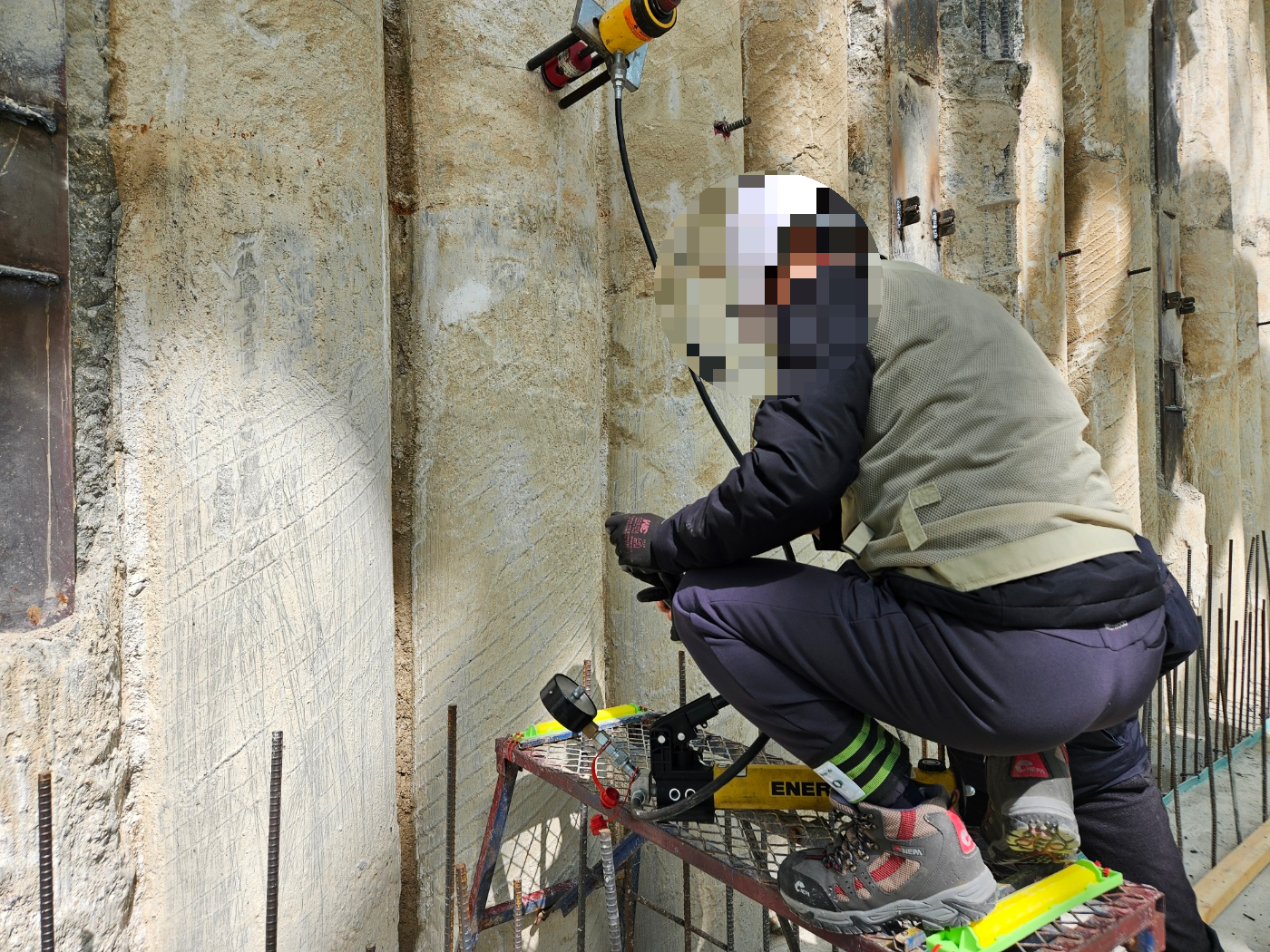

3. 실시공시 사용되는 형틀 부자재(매립앵커, 각파이프 등등 )의 시험성적서를 구조사무소에 같이 잔달한다. (인장강도등 확인)
이때 사용되는 부자재가 공사중 변경될수 있으므로 특정 자재를 적용한다는 것보다는 인장강도 0000kn 이상 사용해용 해도된다는 문구가 있으면 현장에서 대응하기 쉽다.
4. 구조검토가 끝났으면 현장 반입되는 자재에 대한 육안검사와 승인된 자재가 맍는지 확인 후 시공한다.

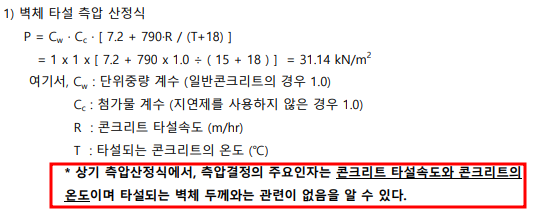

콘크리트의 측압 검토는 "타설온도/타설높이/타설시슬럼프"에 따라 영향을 받고 벽체두께는 관련이 없다.

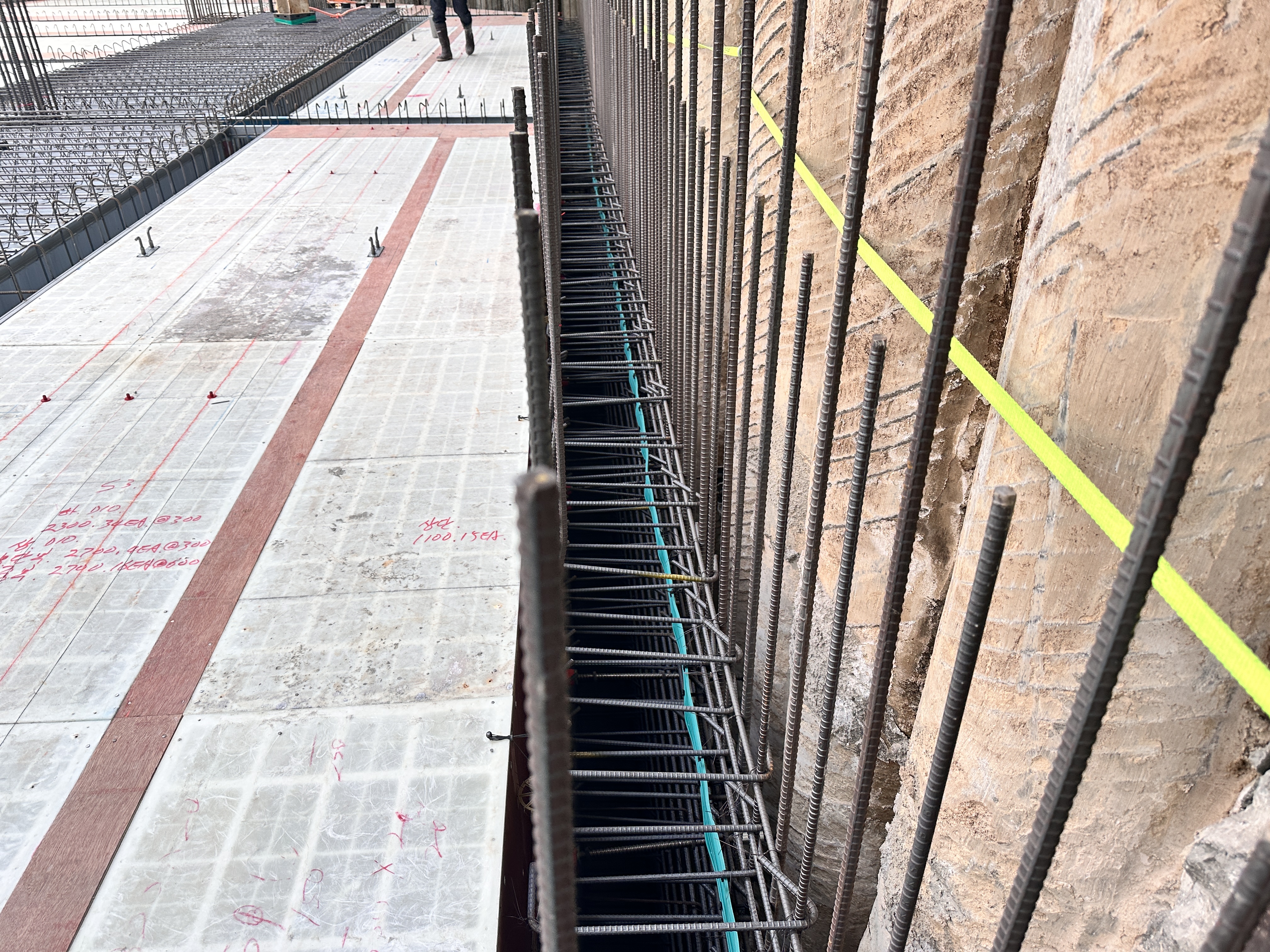

하부 매립앵커(솔저)는 슬래브 타설시 매립후 타설되며 설치시 간격 및 매립깊이를 확인한다.

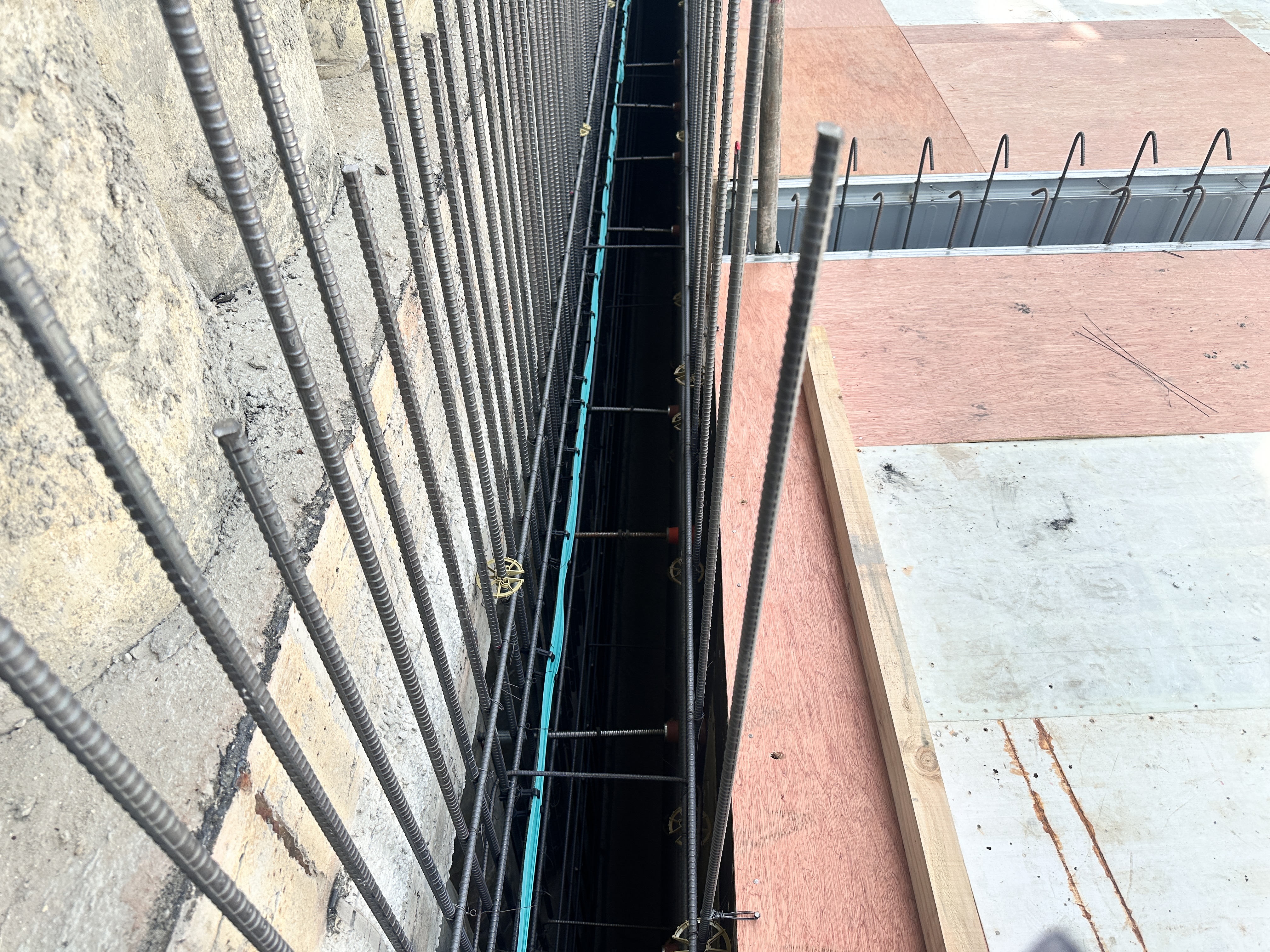

합벽 시공이 완료되면 마지막으로 끊어치기 부위에 지수판을 설치한다. 당현장은 수직부재 수평부재 강도가 상이하여 합벽부위에 총 2회에 걸쳐 지수판을 설치한다.( 합벽끊어치기부위1회+슬래브시 지수판설치1회) 그리고 상부 매립앵커로 수분이 침투할수 있어 지수링은 내측 외측 2군대에 지수링을 시공한.
